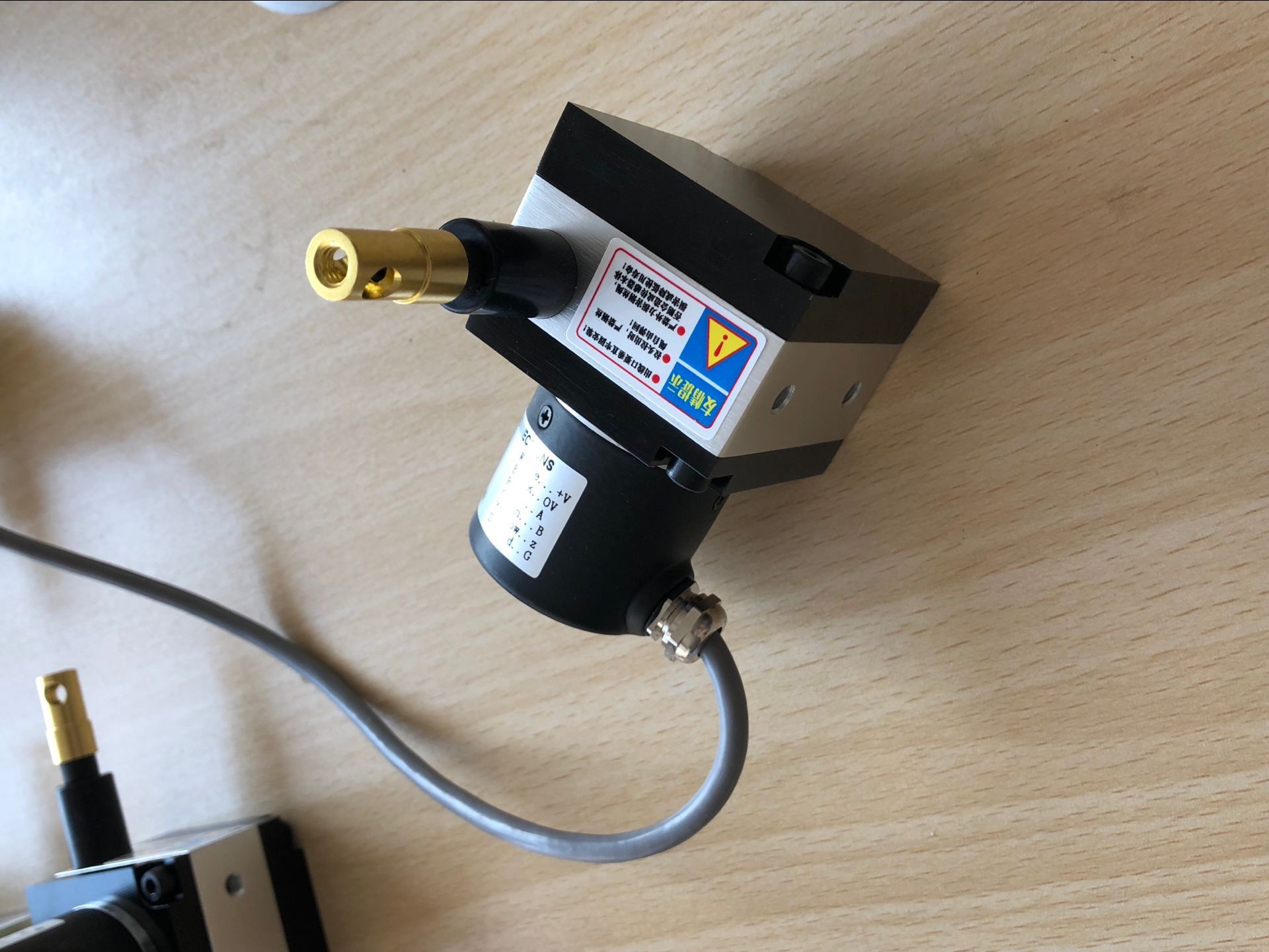

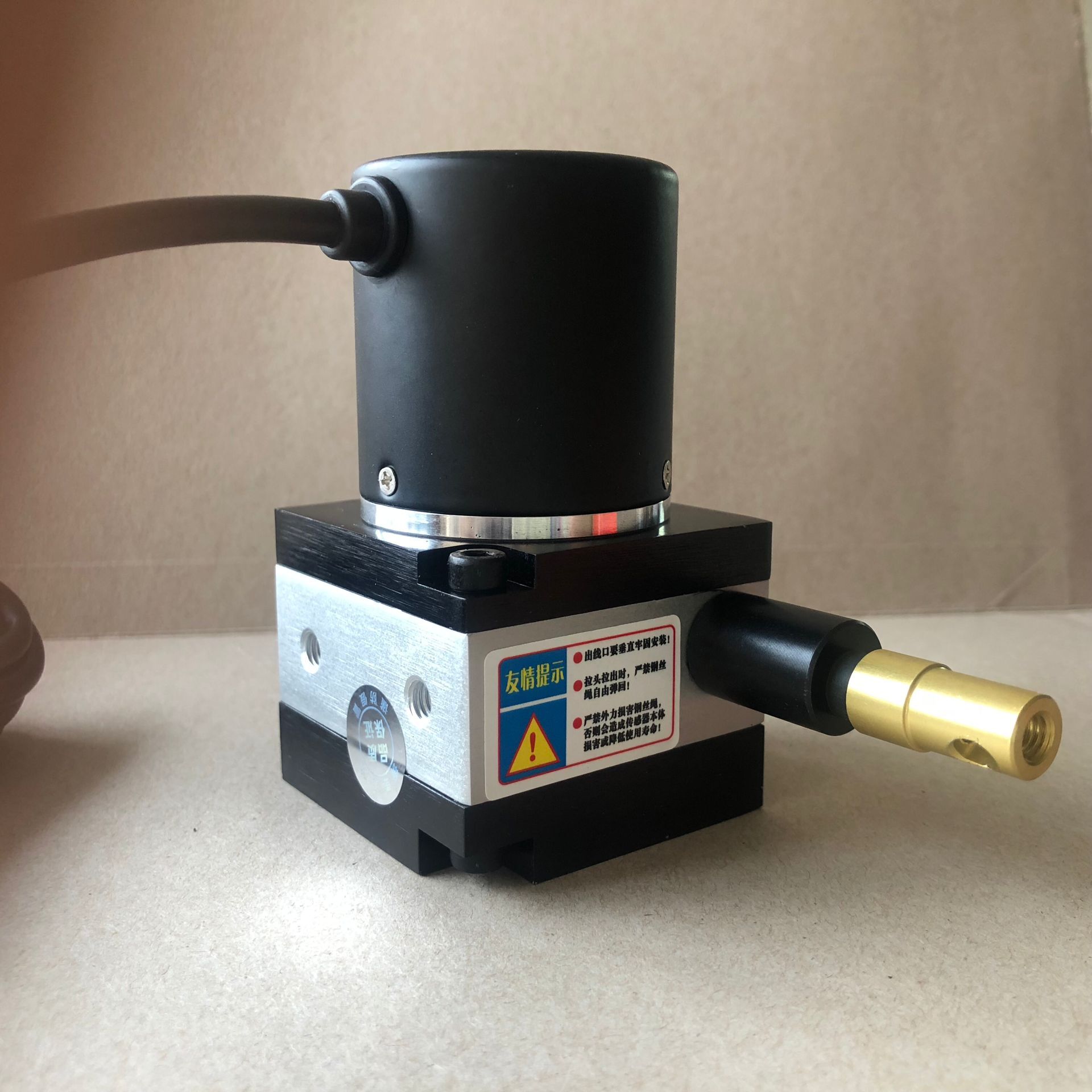

LS-XF04 系列拉線位移傳感器產品介紹
LS-XF04 系列屬于小型拉線（繩）位移傳感器，用來記錄測量長度 0-1000mm 的線性距離、模擬量和數字量輸出，標準化接口，可以堅固耐用特別是適合短距離，高分辨率的場合。主
要特點：安裝方便，設有備用安裝基準面，根據需要多種選擇；安裝空間小，安裝難度低；無需導向，機械公差不影響測量精度；廣泛應用于直線導軌系統，液壓氣缸系統、伸縮系統，倉儲位置定位，壓力機械，造紙機械，紡織機械，金屬板材機械，包裝機械，印刷機械，水平控制儀，建筑機械等相關尺寸測量和位置控制；可外接 PLC 二次儀表，單片機等等采集系統。
技術參數
類別 主要技術參數
信號輸出型式 數字量輸出 P G 模擬量輸出 V/MA/R G
輸出特性
TL 方波 電壓（V）：0-5v、0-10v、1-5v
并行輸出、串行輸出、ssi 接 口、總線，profibus、CanOpen 電流（MA）：4-20mA、0-20mA
RS485 電阻（R）：0-5kΩ、0-10KΩ、其他
供電電壓 DC5V、DC5-24V DC12V、DC24V
測量行程 0-1000mm 0-1000mm
較大往復速度 1000 1000
分辨力 0.01、0.0125、0.02、0.25
等其他 本質無窮小
線徑規格 Φ0.6 Φ0.6，Φ0.7
線性精度 0.05%FS 0.1%FS
工作拉力 約 5N 約 5N
工作溫度 -25℃～+85℃ -25℃～+85℃
存儲溫度 -35℃～+95℃ -35℃～+95℃
重量 800g 800g
使用壽命 >5×106 次 >5×106 次
防護等級 IP54(標準)或定制 IP54(標準)或定制
|
