拉繩位移傳感器與PLC的連接方式

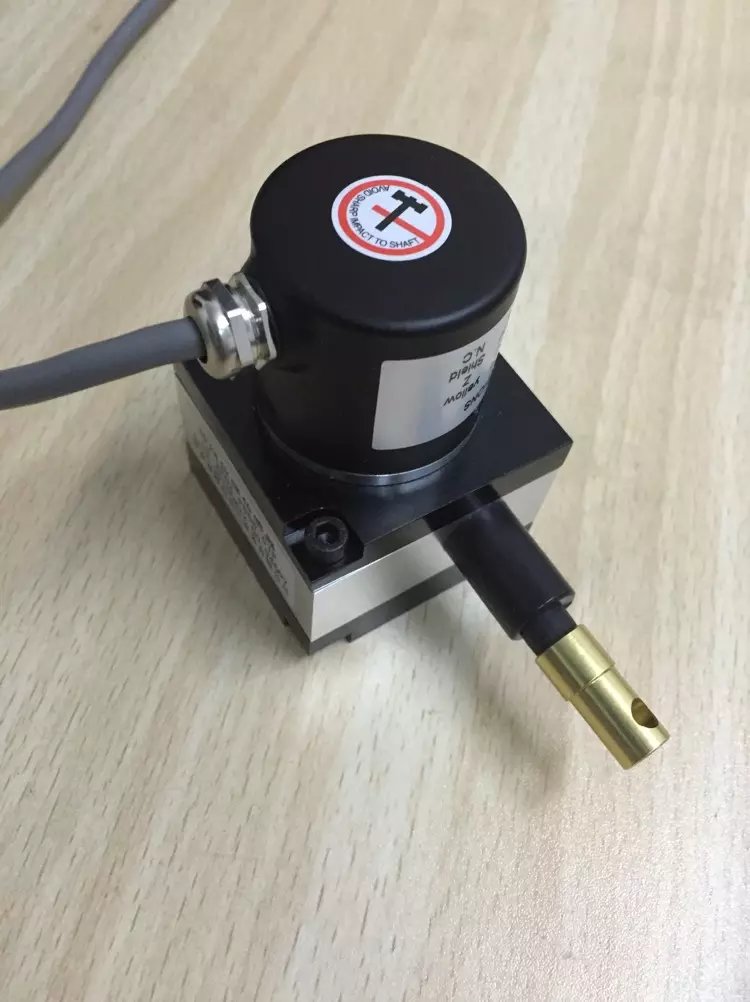

拉繩位移傳感器輸出信號有很多種，分別是：電壓信號、電流信號、電阻信號和脈沖信號等。信號不同，拉繩位移傳感器與PLC連接的方法也各不相同。
1.電壓信號、電流信號和電阻信號統一屬于模擬量信號的，模擬量信號需要經隔離、放大、轉換后輸入PLC數據采集系統；脈沖信號是屬于數字型輸出的，數字型位移傳感器是將傳統的電壓型位移傳感器經加裝A/D轉換模塊或者改裝電路，輸出數字量信號或者數字編碼信號可通過數字輸入端口接入PLC；脈沖信號位移傳感器則通過高速計數端口接入PLC。

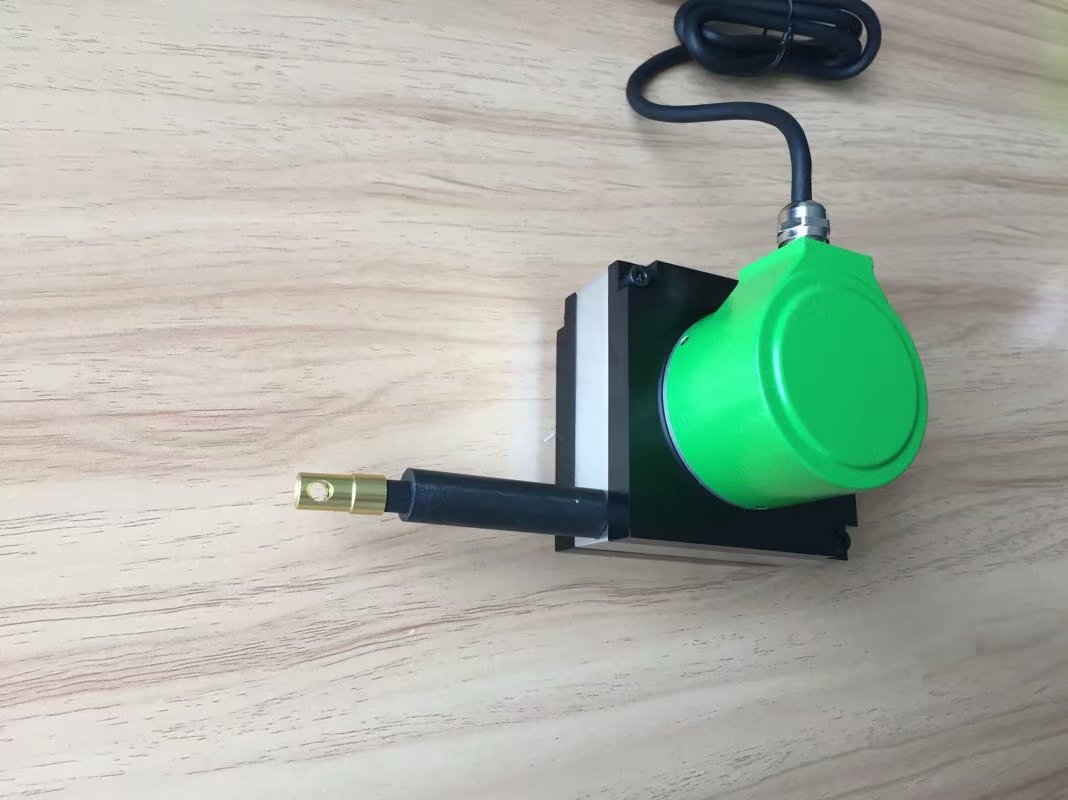

2、模擬信號輸出位移傳感器+模擬信號放大器+PLC模擬量輸入模塊
電阻信號位移傳感器為電位計原理傳感器，供電多少伏，輸出就是零至多少伏電壓信號。如果位移傳感器采用24V電源供電，需要配套0-5V、0-10V或者4-20mA模擬信號轉換，然后接入PLC模擬量輸入模塊。如果是電壓或者電流信號拉繩位移傳感器，因為可以輸出標準模擬量信號，則不需要附加模擬信號放大器，可直接接入PLC模擬量輸入模塊。

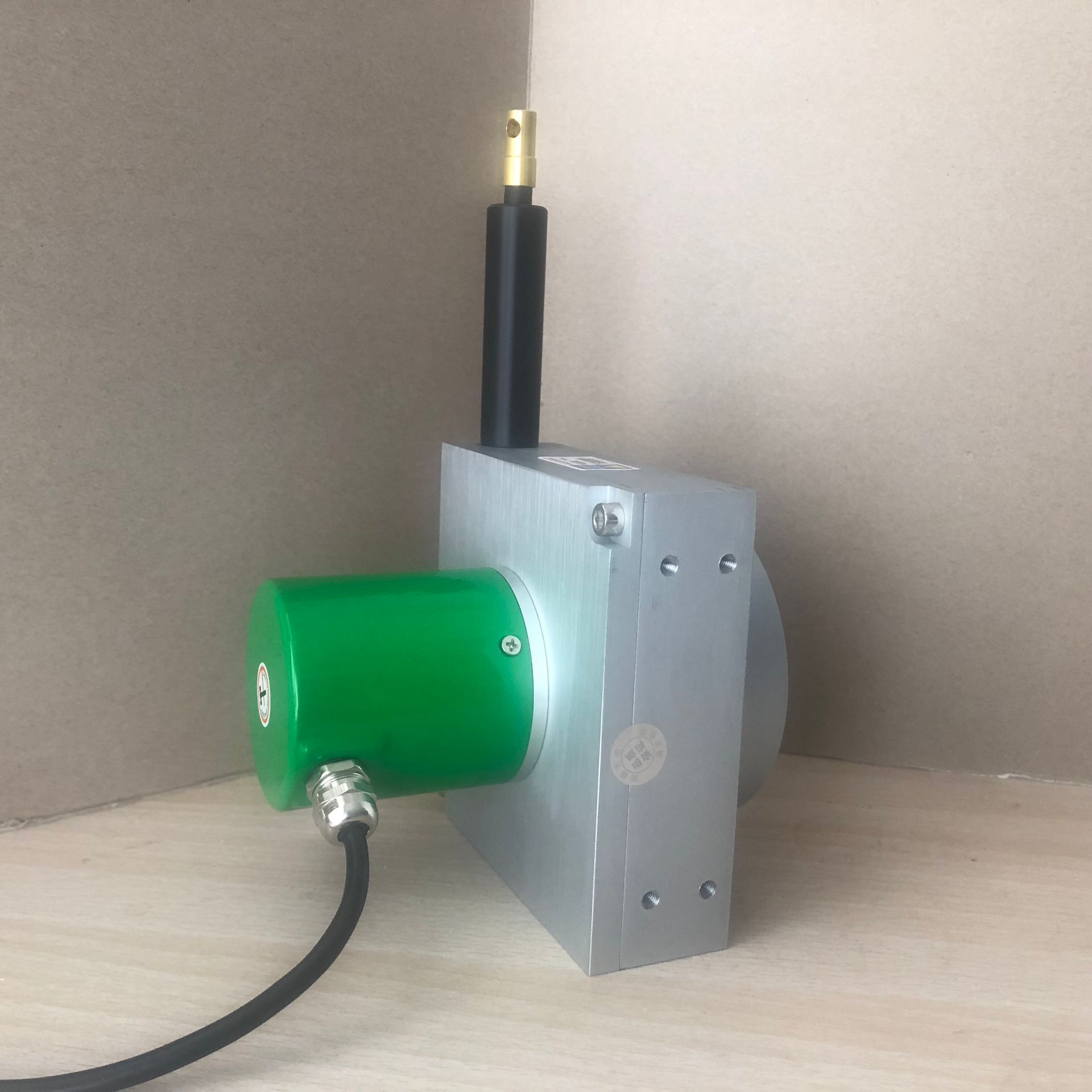

3、脈沖信號輸出位移傳感器+PLC串行通訊口
脈沖信號拉繩位移傳感器方案省去了PLC的模擬量輸入模塊，利用modbus協議完成信號的采集，并且可以同時并聯多路位移傳感器。不過由于串行通信速率的限制，系統響應時間較長（通常幾十毫秒的響應時間），無法適應高速測量場合的需要。
|
