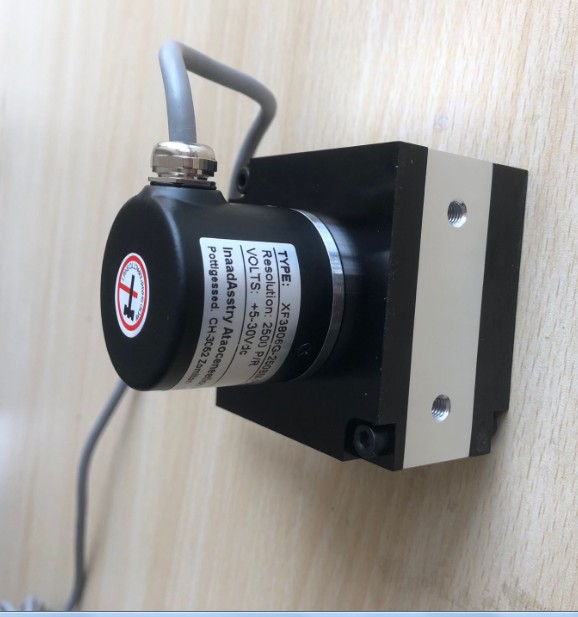

編碼器式拉線位移傳感器是拉線位移傳感器的一種，拉線位移傳感器包含數字輸出型和模擬量輸出型兩類，編碼器式拉線位移傳感器屬于數字輸出的。編碼器式拉線位移傳感器也叫拉繩編碼器，是由一組編碼器和一組拉線盒組成，主要是用來測量物體位移變化的。下面星峰小編就為大家講解下拉繩編碼器的接線方式。

拉繩編碼器的線有五根，就是電源的正負極兩根和ABZ三根線，一般的接線方式是電源線必須接電源，電源線正極對應的去接電源正，也就是24V的是電源線正極，必須接正極，電源線負極必須對應的接負極，也就是0V的，0V的必須接電源負，ABZ三根線是信號線，A和B是對應的，A就是相當于信號正，B相當于信號負，比如A記錄的是我們的拉線拉出去一米，那么在輸出設備上顯示的就是正的一米，B記錄的是收回，如果是收回來一米，那么B記錄的就是一米，它們兩根線是對應的，接線的時候必須都接上，如果接B，收回的時候也用A記錄，拉線拉出去一米，A記錄一米，拉繩收回一米，A記錄就會變成2米，所以這樣測量的就是不正確的，這也是AB必須一起接線的原因，AB信號是用個數來記錄數據的,Z也是信號線，但是我們一般不接，因為它是用圈數來記錄數據的，除非特殊要求必須接的，我們才接線。以上是星峰小編為大家整理的以往的接線經驗，希望對大家有用。
